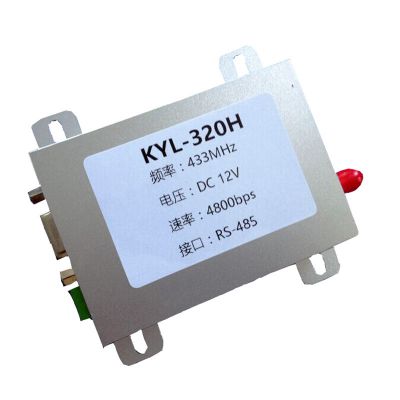

KYL-320H高速率无线数传电台，是一种远距离无线数据传输产品，它体积小，金属外壳，屏蔽性能好，抗干扰性强，内部采用集成功放，TCXO等高可靠性器件，内置看门狗，产品的稳定性及可靠性极高。采用***的GFSK调制方式，提高了频率资源的利用率和产品的抗干扰能力，半双功的通讯方式，能方便为用户提供双向的数据信号传输、检测和控制。收发时间小于18mS（9600bps通讯数率），适时性强。适合用于无线数据采集、工业控制、油田测控、水纹监测等重要领域。

一、KYL-320H高速无线数传模块功能特点
1．功率及灵敏度
射频输出功率大于5W，高接收灵敏度-123dbm(1200bps)；-118dbm(9600bps)。
2. 多个工作频段，满足用户多方面需求
载频频率400 - 470MHz，也可提供868/915MHz等频率。
3．传输距离远
8Km (BER=10-5@9600bps，大吸盘天线，开阔地)；
12Km (BER=10-5@1200bps，大吸盘天线，开阔地)；
4．多信道，多速率。
KYL-320H型模块标准配置提供8个信道，满足用户多种通信组合方式的需求。KYL-320H型模块可提供1200bps、2400bps、4800bps、9600bps、19200bps、38400bps等多种通信波特率。
5．高速无线通讯和大的数据缓冲区。
空中速率大于或等于串口速率时可连续传输***大的数据，空中速率小于或等于串口速率时，缓冲区暂存后转输。
6．数据启动发送，透明传输，方便用户使用。
电台收到需要发送的数据后，自动启动发射，无需用户进行收发控制。
7．低功耗
接收电流<30mA，发射电流<1.***，休眠时电流<1mA。
8．高可靠性，体积小、重量轻。
铝合金屏蔽外壳，小体积：85mm×58mm×16mm (不包括天线接头 )。

二、高速无线数传模块参数配置：
KYL-320H常用参数主要有：串口波特率与校验，信道与频率。这些参数均可通过我公司设置软件进行设置。用户在使用过程中也可根据我公司协议动态更改这些参数。空中速率大于串口速率时，一帧可传***大数据，空中速率小于或等于串口速率时，一帧最多可传255字节。空中速率越高时传输距离会越近。
两台KYL-320H在使用时必需将参数配置如下（我公司出厂时一般会根据用户需求配好参数）：
1．两电台信道（即频率）一致；
2．两电台空中波特率一致；
3．两模块串口波特率及校验与所接设备或电脑一致。

三、高速无线数传模块软件简单操作（详见《软件操作说明》）：
1．进入模块设置软件后，打开连接模块的串口；
2．单击“文件中的读电台”，检测成功后，单击“读参数”，即可读出模块本来的参数，选择相应的参数，单击“设置”即可设置成功。
附：各信道及频率对照表
信道号信道频率信道号信道频率信道号信道频率信道号信道频率
1 429.0325MHZ 2 430.0325MHZ 3 431.0325MHZ 4 432.0325MHZ
5 433.0325MHZ 6 434.0325MHZ 7 435.0325MHZ 8 436.0325MHZ

四、KYL-320H高速无线数传模块技术指标
详细技术指标：
调制方式： FSK /GFSK
工作频率： 400MHZ / 420MHz/433MHz / 450MHz /470MHz
发射功率： 5W
接收灵敏度： -123dbm(1200bps);-118dbm(9600bps)
发射电流： <1.***
接收电流： <30mA
休眠电流： <1mA
信道速率： 1200/2400/4800/9600/19200 用户可设
串口速率： 1200/2400/4800/9600/19200 用户可设
收发转换时间： <10ms
接口数据格式： 8E1/8N1/8O1 (也可提供其它格式，如9位数据位)
工作电源： DC：12V （±10%）
工作温度： -40℃~+80℃(工业级)；
工作湿度： 10%～90%相对湿度,无冷凝
外形尺寸： 85mm×58mm×16mm (不包括天线接头 )。
“无线传输设备”其他说明
接口名称功能描述电平备注1GND地  2A(TXD)RS-485 A或TXD of RS-232  3B(RXD)RS-485 B 或RXD of RS-232  4NC  5DGND信号地  6RXD/TTL数据接收（TTL电平）TTL 7TXD/TTL数据发射（TTL电平）TTL8SLEEP休眠控制TTL低电平有效9TEST 内部测试

附：各信道及频率对照表
信道号信道频率信道号信道频率信道号信道频率信道号信道频率1429.0325MHZ2430.0325MHZ3431.0325MHZ4432.0325MHZ5433.0325MHZ6434.0325MHZ7435.0325MHZ8436.0325MHZ
