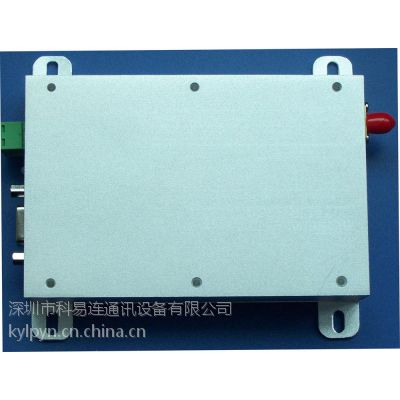

KYL-668无线数传电台/无线电台/无线数传模块/数传模块/无线通讯模块/RF模块
1、主要特点
● 可传输语音或数据信号，作为无线车载对讲电台使用
l● 内部采用进口功放模块，发射功率5－25W可调
l●数据传输速率：1200/2400/4800/9600bps
l●频段范围150/230/450MHz，可存储多达256个频道
l●接收、发送一体，半双工，切换迅速
l●全频段扫描，自动锁定
l●双锁相环、双VCO结构、高稳定度
●接口采用标准TTL、RS-232（或RS-485）电平，可以直连单片机或个人电脑
●可用电脑设置传输频点，更改信道、确定工作模式
l●指标符合***《GB/T 16611-1996 数传电台通用规范》
2、应用领域
● 船舶、城市交通、出租车对讲系统、铁路采集信号传输；
● 工业自动化控制、电力调度、水利工程监控、水情水文监测；
● 采油输油测控、油井水井计量、气象资料传输、环保监测设备；
● 仓储货柜管理、商场超市理货、林业防护设施、智能大厦；
● 无线信标、江河航运、地质勘探、移动定位；
● 军事训练、公安报警、医疗监护、遥控遥测等自动化控制领域。
3、详细规格
A 综合指标
● 工作频段： 150/230/450 MHz
● 频率容差： ±2.5ppm
● 信道间隔： 25KHz
● 天线阻抗： 50Ω
● 环境温度： -30℃~+55℃
● 调制方式： MSK
● 数据传输速率： 1200/2400/4800/9600bps
● 传输距离： 20Km
● 尺寸： 180mmx127mmx50mm
B 接收指标
● 可用灵敏度： ≤0.25uV
● 信噪比: ≤-45dB
● 邻道选择性: ≥65dB
● 互调抗扰性： ≥60dB
● 杂散响应抗扰性： ≥65dB
C 发射指标
● 发射功率： 5-25W
● 调制失真： ≤5%
● 剩余调频： ≤-40dB
● 数传频偏： ≤5KHz
● 邻道功率比： ≤-65dB
● 杂散射频分量： ≤5uW
D 电源
● 直流电压： 12V
● 静候电流： ≤ 160mA
● 发射电流： ≤ 6 A (发射功率为25W)
