1、串口无线模块的主要特点：
载波频率： 433MHz， 450MHz，470MHz，868MHz，915MHz等 ISM频点；
多种可选的通讯接口：RS-232、TTL、 RS-485、USB；
8个通讯信道，也可根据客户要求扩展；
传输数率：1200、2400、4800、9600、19200、38400bps；
数据格式：8N1/8E1/8O1(也可提供其它格式，如9位数据位)；
提供方波传输功能，方便非标的编码客户使用；
收发一体，半双工工作模式；
低功耗，并具有休眠功能；
工作温度：-35℃ ～ +75℃(工业级)；
天线阻抗：50Ω（标配为SMA，可定制）；
符合EN 300220 and ARIB STD-T67标准。
2、串口无线模块的应用领域：
水、电、气等无线抄表系统；
楼宇自动化、安防、机房设备无线监控、门禁系统;
无线呼叫系统、无线排队机、医疗器皿;
无线POS、PDA ;
无线数据传输，自动化数据采集系统;
无线LED显示屏、抢答器等、智能交通;
RS-485总线转为无线通讯。
停车场咪表、智能卡、门禁考勤、电子衡器、
无线排队机、楼宇控制、货场物流、防盗报警、智能仪器仪表、无功补偿、
智能教学设备、体质检测智能设备、测量设备、汽车黑匣子、自动控制、
家居智能化等领域的数据控制和数据抄录、无线POS、PDA智能终端,仓储物流，
激光枪，条码阅读器、点对多点无线组网，无线现场总线、工业遥控、遥测，工厂车间自动化等。
3、串口无线模块的详细规格：
供电电源： DC 5V (可根据用户要求定制)；
输出功率： ≤500mW；(可根据用户要求定制)
接收电流： <28mA(TTL接口)；
接收灵敏度：-123dBm (1200bps) ;
-118dBm (9600bps)
发射电流： <350mA；
休眠电流： <20uA；
传输距离：2km 以上(BER=10-5@9600bps,标配10cm天线，空旷地，天线高度1.5m)；
3Km 以上(BER=10-5@1200bps,标配10cm天线，空旷地，天线高度1.5m)；
外型尺寸：80mm×45mm×20mm (不包括天线接头 )。
4、无线模块的接口定义：
| 接口名称 | 功能描述 | 电平 | 备注 |
1 | GND | 电源地 |
|
|
2 | VCC | 电源(DC) | 5 V |
|
3 | RXD/TTL | 数据接收（TTL电平） | TTL |
|
4 | TXD/TTL | 数据发射（TTL电平） | TTL |
5 | DGND | 信号地 |
|
|
6 | A(TXD) | RS-485 A或TXD of RS-232 |
|
|
7 | B(RXD) | RS-485 B 或RXD of RS-232 |
|
8 | SLEEP | 休眠控制 | TTL | 低电平有效 |
9 | TEST | 内部测试 |
|
|
5、无线模块的软件设置：（用户可以通过PC软件设置信道、接口数率等相关信息）
信道号 | 信道频率 | 信道号 | 信道频率 | 信道号 | 信道频率 | 信道号 | 信道频率 |
1 | 429.0325MHZ | 2 | 430.0325MHZ | 3 | 431.0325MHZ | 4 | 432.0325MHZ |
5 | 433.0325MHZ | 6 | 434.0325MHZ | 7 | 435.0325MHZ | 8 | 436.0325MHZ |
6、无线模块的标准配置：

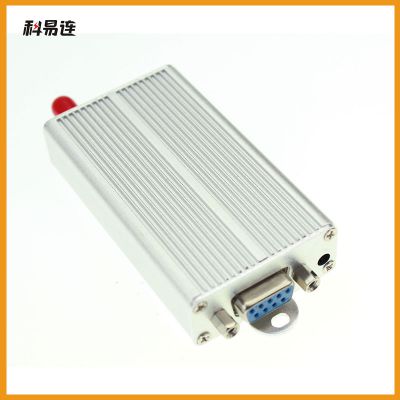

1、YLK-320I无线传输模块一只。
2、RS-232延长线一条。
3、鞭状天线一支（约10cm）
7、无线模块的可选配件
1、RS-232接口编程连接线。（方便用户通过电脑的232接口对模块参数进行设置）
2、USB接口编程联接线。（方便用户通过电脑的USB接口对模块参数进行设置）
3、数据传输测试设备。（方便用户在选型或实际使用中对模块进行测试）
4、可选天线。（用户可跟据自己的实际使用情况，选择适合自己的天线，使通讯效果达到）
注意：
1、为达到的通讯效果，请尽量使用纹波系数较小的电源，电源的电流应该大于模块电流的1.5倍。
2、TTL、RS-485、RS-232，三种接口只能选其一。
3、传输数率分为：接口数率：用户可通过KYLPRO.exe PC软件更改；
空中数率：空中数率需要用户在定货时说明。
4、当接口SLEEP 为低时，模块将进入休眠模式。在此模式下，将不能进行数据的收发。当SLEEP 为高或悬空时150mS后，模块进入工作状态。（如不需要休眠功能，此脚悬空）
