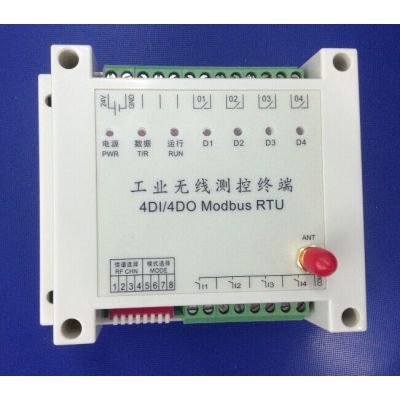

一、  无线开关量模块功能描述

4路开关量实时传送，本地的4路开关状态能实时的在异地输出，即本地输入开关闭合，那么异地输出开关也闭合，本地输入开关断开，异地输出开关也断开。

二、 无线开关量模块 性能指标

1、          4路光耦隔离输入，可靠性及稳定性高。

2、          4路继电器无源触点输出，触点容量220V/***

3、         标配2-3km(可定制0-20KM)无线传输模块。无线模块工作频段433MHz，发射功率1000MW，接收灵敏度-120dBm

4、         接收电流60mA，发射电流350mA。

5、         电源：DC  12—30V

6、         尺寸：95mm*90mm*40mm

三、无线开关量模块指示灯定义

1、电源指示灯-PWR：上电常亮

2、数据指示灯-T/R：每秒闪动一次，表示模块运行正常

3、运行指示灯-RUN：模块每进行数据发射/接收时，指示灯闪烁

四、  无线开关量模块使用方法

1、给模块安装天线。

2、按照使用需求，根据上述说明设置好拔码开关，连接相应的开关输入、开关输出设备。

3、连接电源（12-30V），打开电源开关，电源要求输出电流能达到500mA以上。

4、至此，模块的输入就能控制另一只模块的输出了。

5、模块双向传输，即一只模块在作为输入的同时，还可以作为受控输出，反之也可。

6、在同一遥控范围内使用两套以上遥控系统，应该选用不同的工作频率以避免相互干扰。

五、  工作模式详细说明

1、触发模式

开关输入状态发生变化，将触发开关量模块发送本地开关量状态。此模式传输速度快，实时性好，因为只有开关输入状态发生变化才会发射，所以能耗较小。

2、定时模式

  定时模式下，一台主机，另一台必须为从机。主机每秒跟从机同步一次，即主机每秒把本机的开关状态传送给从机，然后从机把本机状态反馈给主机。当主机跟从机不能同步时间达到3秒后，主/从机所有输出触点输出断开，直到重新同步。此模式下，会有最多1秒的开关传送延迟。

3、采集模式

采集模式时，DIP8（发送模式）、DIP7（主从模式）、DIP5（中继/反馈模式）无效。此时模块相当于一台无线Modbus从机，不能主动发送数据。主机是一台连接无线数据传输模块的PC机或者其它数据终端，数据终端发送Modbus RTU命令，要求从机返回采集状态或者控制从机的开关输出，从机地址1-254可设。
