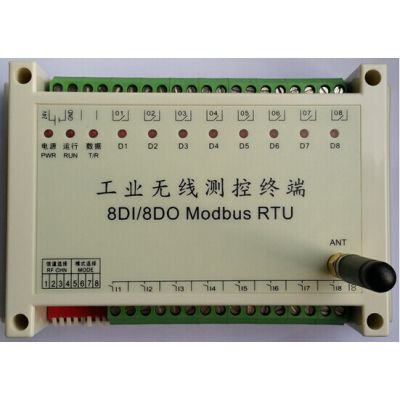

数字量采集模块 8点 自动控制装置 远距离无线传输模块



一、数字量采集模块功能描述

 八路开关量实时传送,本地的八路开关状态能实时的在异地输出,即本地输入开关闭合,那么异地输出开关也闭合,本地输入开关断开,异地输出开关也断开。

 路开关量无线实时传送,接收模块的继电器输出与发射模块的开关输入实时关联,即发射模块输入开关闭合,接收模块相对应的输出继电器同步闭合,发射模块输入开关断开,接收模块的相对应输出继电器同步断开,各个通道互相独立。用户无需编程,无需现场布线就可以达到远程控制的目的。广泛应用于工业遥控器、工业现场监控、水厂自动化等项目。








二、数字量采集模块性能指标


1          8路光耦隔离输入,可靠性及稳定性高。

2          8路继电器无源触点输出,触点电流220V ***

3         标配2-3km(可定制0-20KM)无线传输模块。无线模块工作频段433MHz,发射功率1000MW,接收灵敏度-120dBm

4         接收电流60mA,发射电流350mA

5         电源:DC  12—30V

6         尺寸:145mm*90mm*40mm

 三、“数字量采集模块其他说明

开关8

发送模式选择

设置

描述


定时模式

1

定时模式下一台主机,另一台须设从机


电平变化触发

0

开关7

主从模式选择

设置

描述


主机

1

只在定时模式下有效,从机收到主机信息后发送应答信息

从机

0

开关6

采集模式

设置

描述


使能

1

采集模式时,模块作为一台无线Modbus从机,中继/反馈,主从,发送模式均无效

禁止

0

开关5

中继/反馈模式

设置

描述


使能

1

反馈模式时,发射机可以监控接收机输出结果

禁止

0

 四、  工作模式详细说明

 1、触发模式

开关输入状态发生变化,将触发开关量模块发送本地开关量状态。此模式传输速度快,实时性好,因为只有开关输入状态发生变化才会发射,所以能耗较小。

2、定时模式

  定时模式下,一台主机,另一台必须为从机。主机每秒跟从机同步一次,即主机每秒把本机的开关状态传送给从机,然后从机把本机状态反馈给主机。当主机跟从机不能同步时间达到3秒后,主/从机所有输出触点输出断开,直到重新同步。此模式下,会有最多1秒的开关传送延迟。

3、采集模式

4、反馈/中继方式采集模式时,DIP8(发送模式)、DIP7(主从模式)、DIP5(中继/反馈方式式)无效。此时模块相当于一台无线Modbus从机,不能主动发送数据。主机是一台连接无线数据传输模块的PC机或者其它数据终端,数据终端发送Modbus RTU命令,要求从机返回采集状态或者控制从机的开关输出,从机地址1-254可设。

 当DIP5设置为1时,反馈、中继方式同时有效,接收机把收到的输出命令转发,使得更远的接收机也能收到发射机的数据,从而起到中继的作用。

同时,发射机也会收到接收机转发后的数据,发射机收到这些数据后将从输出端口输出跟本机输入状态完全一致的开关信号,如果接收机未收到发射机的命令,则不会转发,反馈失败,主机的输出状态将跟输入状态不一致,用户只需观察主机的输出状态便能知道接收机的工作情况。

*用户如不刚接触产品,不熟悉使用方法时,应把所有拔码开关拔到ON的位置进行调试。

 五、  KYL-808通信举例

 1、一对一的传输方式




                                          应用案例



1)、工作模式选择定时或者触发模式。一组开关或者按钮轻松控制几公里外的报警灯或者电动机,接收端Ox对应发射端的Ix,定时模式时请选择一台作为主机,另一台作为从机。

2)、发射输入信号可以是一组拔位开关、按钮或者一组高低电平。

3)、接收输出信号可以驱动报警灯、马达、电动机、电磁阀或者PLC。

4)、互相通信的两只KYL-808工作信道必须相同



2、Modbus RTU主从组网模式







1)、KYL-808选择采集模式,在系统中作为从机,其地址1-254可以设置。

2)、主机是一台连接无线传输模块(如果KYL-320I)的PC机或者触摸屏。

3)、主机跟KYL-808采用标准的Modbus RTU通讯协议。

4)、主机跟KYL-808工作信道必须相同。

5)、地址设置及开关采集测试可以使用科易连公司的测试软件KYL-80X。




 六、KYL-808接线示意





七、KYL-808的其它应用方法

KYL-808除了可以实现一对一开关传输以及采集模式下的一主多从开关采集控制外,还可以跟我公司的其它开关传输模块(如KYL-803、KYL-808等)联合使用实现集中控制、集中输出等功能

(注意这些功能需要在购买前***)。

 示意如下









八、KYL-808电源要求





KYL-808使用直流电源,电压12~30V。根据用户的需要,可以与其它设备共用电源,但请选择纹波系数较好的电源。建议不要使用开关电源,如果必须使用开关电源,请注意开关脉冲对无线模块的干扰。另外,系统设备中若有其他设备,则需可靠接地。若没有条件可靠接入大地,则可自成一地,但必须与市电完全隔离。电源的输出电流应该大于模块工作电流的1.5倍
