品牌：深圳科易连	传输距离：2公里-3公里	频率：433MHz/450MHz/470MHZ/868MHZ
波特率：1200、2400、4800、9600、19200、38400bps	功率：500mW

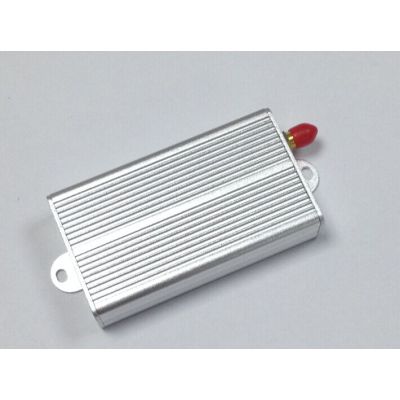

485串口无线数传模块水文水情测报大功率数传模块

1、485串口无线数传模块主要特点:

载波频率：433 MHz,450MHz,470MHz，868MHz，915MHz 或其它 ISM 频点，无需申请频点;

多种可选的通讯接口：RS-232/ TTL/ RS-485/USB.

8个通讯信道, 也可根据客户要求扩展;

传输数率: 1200/2400/4800/9600/19200/38400bps;

数据格式: 8N1/8E1，也可根据客户要求定制;

收发一体，半双工工作模式;

低功耗，并具有休眠功能；

工作温度: -35~+75℃

天线阻抗：50Ω（标配为SMA 接口，可定制）;

符合 EN 300220 and ARIB STD-T67标准.

2、485串口无线数传模块应用领域:

   工控产品开发；
   机房、无尘车间环境控制；
   移动数据采集站；
   畜牧养殖环境控制；
   种植水养环境控制；
   仓库冷藏冷链环境控制；
   机械、消防、石化、建筑、电力、交通等各行业RS485总线工业自动化控制系统中
   工业自动化、物流仓储;
   水、电力、气等无线抄表系统;
   水源井、自来水及污水处理监控系统;
   煤气配送、热网监控;
   楼宇自动化、安防、机房设备无线监控、门禁系统;
   无线呼叫系统、无线排队机、医疗器皿;
   无线POS、PDA;
   电力调度、配网自动化、负荷控制、智能电网;
   无线数据传输，自动化数据采集系统;
   无线LED显示屏、抢答器等、智能交通;
   RS-485总线转为无线通讯;
   地震、气象、环保及城市灯光控制等等.

3、485串口无线数传模块详细规格:

供电电源: DC 5V;

输出功率: ≤500mW;

接收电流: <25mA;

发射电流: <400mA,

休眠电流: <20uA；

有效传输距离：3Km (BER=10-3@1200bps);

外型尺寸: 80x45x19mm(不包括天线接头 )

4、接口定义:

接口名称功能描述电平备注1GND电源地 2Vcc电源+3.3~5.5V 3RXD/TTL数据接收（TTL电平）TTL 4TXD/TTL数据发射（TTL电平）TTL5DGND信号地 6A(TXD) RS-485 A或TXD of RS-232 7B(RXD)RS-485 B 或RXD of RS-232 8SLEEP休眠控制TTL低电平有效9RESET复位TTL低电平有效

5．信道信息:

用户可以通过PC软件设置信道、接口数率、机身码等相关信息。

信道号信道频率信道号信道频率信道号信道频率信道号信道频率1429.0325MHZ2430.0325MHZ3431.0325MHZ4432.0325MHZ5433.0325MHZ6434.0325MHZ7435.0325MHZ8436.0325MHZ

注意: 当接口SLEEP 为低时，模块将进入休眠模式。在此模式下，将不能进行数据的收发。当SLEEP 为高或悬空时，模块处于等待接收状态。
