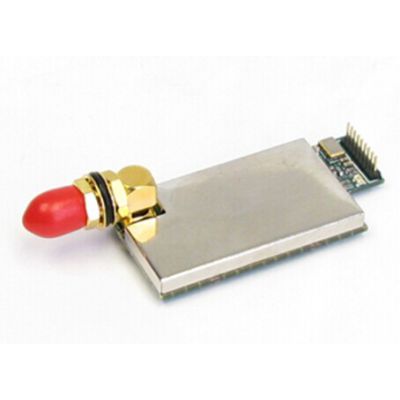

无线信号传输模块 功耗低 智能化控制 工业级无线模块 一、KYL-500B无线信号传输模块功能特点 1．***功耗，接收模式小于25mA，休眠模式小于1uA． 2.可用电池直接供电（如锂电池）． 3．高灵敏度，高输出功率（3.6V供电时功率可达400mW以上） 4．８个可选信道，可选的通讯速率。 5．体积小，安装方便，利于嵌入用户设备． 6．整机屏蔽性能好，在嵌入式使用时，可有效防止设备间的相互干扰． 7．低功耗 二、无线信号传输模块性能指标及参数 调制方式： FSK /GFSK 工作频率： 433MHZ/400MHZ / 420MHz / 450MHz 发射功率： ＞400mW 接收灵敏度： -118dbm(9600bps) 发射电流： <300mA 接收电流： <25mA 休眠电流： <1uA 传输速率： 1200/2400/4800/9600/19200 用户可设 接口数据格式： 8E1/8N1/8O1 (也可提供其它格式，如9位数据位) 工作电源： DC：3.3-4.2V（2.8-4.5Ｖ也能工作） 工作温度： -40℃~+80℃(工业级)； 尺寸：49*23mm 三、无线信号传输模块传输速率与传输距离的关系
表：传输距离、接收灵敏度与空中速率的关系
空中速率（Bps） 接收灵敏度 传输距离（空旷，无遮挡）
1200 -120dbm 2500m
2400 -118dbm 2100m
4800 -116dbm 1600m
9600 -113dbm 1200m
19200 -110dbm 800m 四、参数设置：
1、用户可以通过KYLCOM参数配置软件设置无线模块的信道、接口数率等相关信息，出厂默认配为6信道，串口速率等于空中速率，无检验位。
配置软件使用方法
连接好无线模块跟PC机（注意无线模块的接口方式，如果不是RS232接口，则需作适当转换再连接到PC串口），上电。打开KYLCOM，选择当前使用端口。执行“读电台”命令，读电台成功后，软件会显示当前模块的参数，用户选择好需要的参数后，执行“写电台”命令，写电台成功后，参数将存储到模块的非易失性存储器中，掉电不会丢失。
2、用户还可以按照通讯协议通过单片机或者自己编写的PC机软件更改无线模块的参数配置，通讯协议可以参考《KYL1020L编程命令手册》。
表3：信道号跟RF频率对应关系表 信道号信道频率信道号信道频率信道号信道频率信道号信道频率1429.0325MHZ2430.0325MHZ3431.0325MHZ4432.0325MHZ5433.0325MHZ6434.0325MHZ7435.0325MHZ8436.0325MHZ
五、指示灯描述
1、 上电时红绿灯同时亮起，时间约500mS。
2、 发射数据时红灯常亮，数据结束后红灯熄灭。
3、 收到数据时绿灯常亮，接收完成后绿灯熄灭。
六、省电时序
为了节省电源，用户可在不需要传输数据的情况下，把模块置为掉电状态，掉状态下工作电流仅为10uA（需***）。用户只需把SLEEP引脚置于低电平，模块将立即进入休眠状态，把SLEEP引脚置为高电平或者悬空1ms模块将退出掉电模式。
七、KYL系列微功率无线数传模块的使用方法
1.电源：
KYL-500B 使用直流电源，电压+3.3~6.0V。根据用户的需要，可以与其它设备共用电源，但请选择纹波系数较好的电源，如果有条件话，可采用5V 稳压片单独供电。建议不要使用开关电源，如果必须使用开关电源，请注意开关脉冲对无线模块的干扰。另外，系统设备中若有其他设备，则需可靠接地。若没有条件可靠接入大地，则可自成一地，但必须与市电完全隔离。电源的输出电流应该大于模块工作电流的1.5倍
八、KYL-500B接口定义： 接口名称功能描述电平备注1GND地 2VCC 电源供电3.3-4.2V 3 4GND 5TEST内部测试 6扩展功能 TTL 7休眠控制TTL电平TTL低电平有效8RXD模块数据接收TTL 9TXD 模块数据发送TTL 九、各信道频率对照表 信道号信道频率信道号信道频率信道号信道频率信道号信道频率1429.0325MHZ2430.0325MHZ3431.0325MHZ4432.0325MHZ5433.0325MHZ6434.0325MHZ7435.0325MHZ8436.0325MHZ
