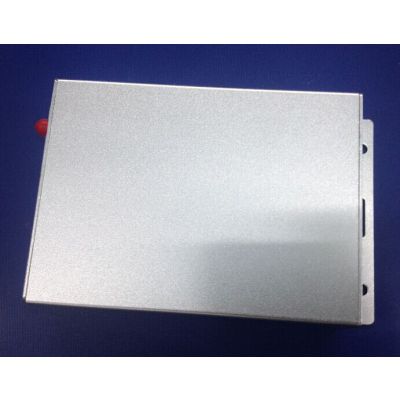

一、KYL-324 24伏无线接收模块概述
1主要特点：
●载波频率： 433MHz， 450MHz，470MHz等ISM频点；
●多种可选的通讯接口：RS-232、TTL、 RS-485、USB；
●8个通讯信道，也可根据客户要求扩展；
●传输数率：1200、2400、4800、9600、19200、38400bps；
●数据格式：8N1/8E1/8O1(也可提供其它格式，如9位数据位)；
●提供方波传输功能，方便非标的编码客户使用；
●收发一体，半双工工作模式；
●低功耗，并具有休眠功能；
●工作温度：-35℃ ～ +75℃(工业级)；
●天线阻抗：50Ω（标配为SMA，可定制）；
●符合EN 300220 and ARIB STD-T67标准。

2、24伏无线接收模块的应用领域：
    工控产品开发；
   机房、无尘车间环境控制；
   移动数据采集站；
   畜牧养殖环境控制；
   种植水养环境控制；
   仓库冷藏冷链环境控制；
   机械、消防、石化、建筑、电力、交通等各行业RS485总线工业自动化控制系统中
   工业自动化、物流仓储;
   水、电力、气等无线抄表系统;
   水源井、自来水及污水处理监控系统;
   煤气配送、热网监控;
   楼宇自动化、安防、机房设备无线监控、门禁系统;
   无线呼叫系统、无线排队机、医疗器皿;
   无线POS、PDA;
   电力调度、配网自动化、负荷控制、智能电网;
   无线数据传输，自动化数据采集系统;
   无线LED显示屏、抢答器等、智能交通;
   RS-485总线转为无线通讯;
   地震、气象、环保及城市灯光控制等等.

3、无线模块的详细规格：
供电电源： DC 24V
输出功率： ≤500mW；(可根据用户要求定制)
接收电流： <28mA(TTL接口)；

接收灵敏度：-123dBm (1200bps) ;
-118dBm (9600bps)
发射电流： <350mA；
休眠电流： 1ma(<20uA,需***)；
传输距离：2km 以上(BER=10-5@9600bps,标配10cm天线，空旷地，天线高度1.5m)；
3Km 以上(BER=10-5@1200bps,标配10cm天线，空旷地，天线高度1.5m)；

(可定制0-20KM距离)

外型尺寸：138mm×90mm×40mm (不包括天线接头 )。

二、接口描述
KYL-324可以通过接线端子或者后盖的DB9接口跟终端设备连接

三、KYL-324技术指标
详细技术指标：
调制方式： FSK /GFSK
工作频率： 433MHZ--470MHZ
发射功率： 500mW
接收灵敏度： -123dbm(1200bps);-118dbm(9600bps)
发射电流： <350mA
接收电流： <28mA
休眠电流： <20uA
信道速率： 1200/2400/4800/9600/19200/38400Bit/s 用户可设
串口速率： 1200/2400/4800/9600/19200/38400Bit/s 用户可设
收发转换时间： <10ms
接口数据格式： 8E1/8N1/8O1 (也可提供其它格式，如9位数据位)
工作电源： 5±0.5V（RS232/RS485/TTL），2.7~3.6V（TTL可定制）
工作温度：-20℃~+65℃(商业级)；-35℃~+75℃(工业级)；
工作湿度： 10%～90%相对湿度,无冷凝
外形尺寸： 80mm×45mm×20mm (不包括天线接头 )。
